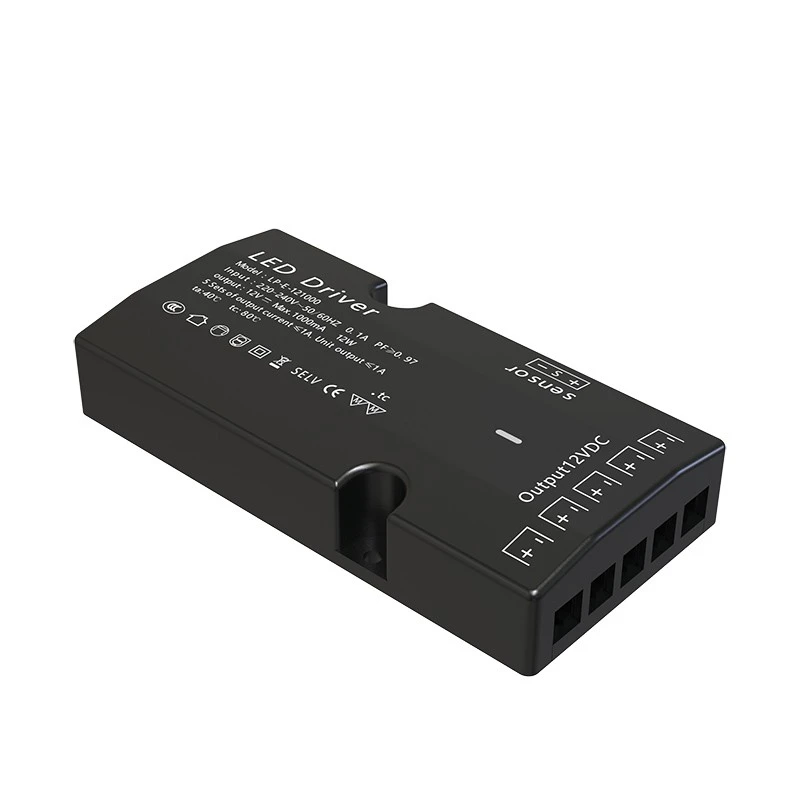

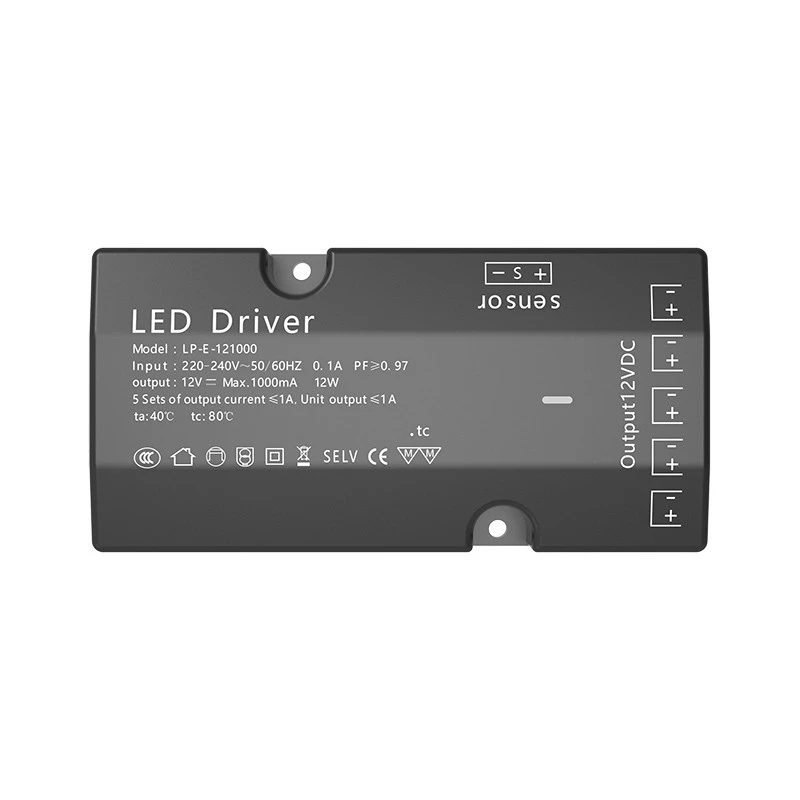

AC 220–240V şebeke gücünü 1A'e kadar sabit bir DC 12V çıkışına dönüştüren, kompakt bir 12W sabit-voltajlı LED sürücüsüdür. Mobilyalar, mutfak dolapları, gardıroplar ve teşhir armatürleri dahil, alanı kısıtlı-iç mekan uygulamalarına uygundur.
Ürün Özellikleri
|
Parametre |
Şartname |
|
Marka |
Lamba |
|
Modeli |
LP-E-121000 |
|
Nominal Çıkış Gücü |
12W |
|
Çıkış Gerilimi |
DC12V |
|
Maksimum Çıkış Akımı |
1A |
|
Giriş Gerilimi |
AC 220–240V, 50/60Hz |
|
Boyutlar |
105 × 52 × 19mm |
|
AC Giriş Kablosu |
1.5 m |
|
Çıkış Bağlantısı |
5 ayrı DuPont kontrol bağlantı noktası |
|
Sertifikalar |
CE, RoHS, EMC |
|
Garanti |
3 Yıl |

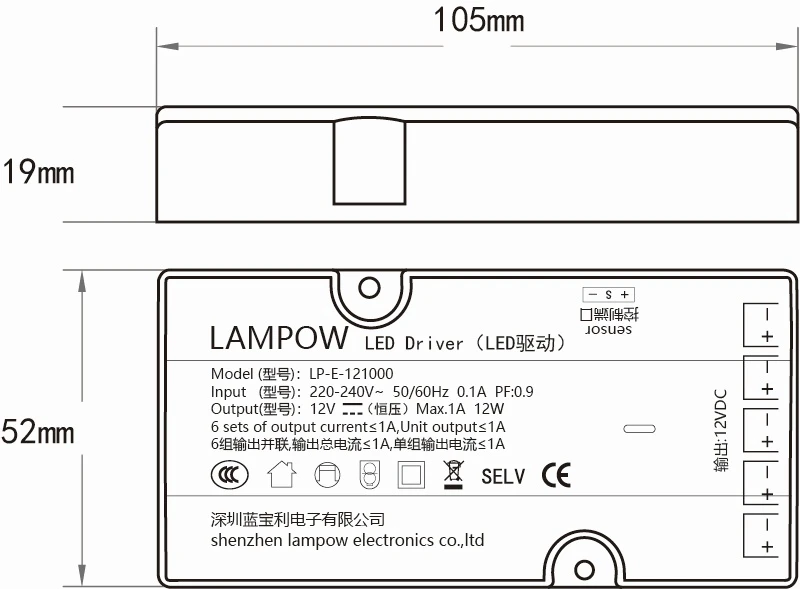

Boyut

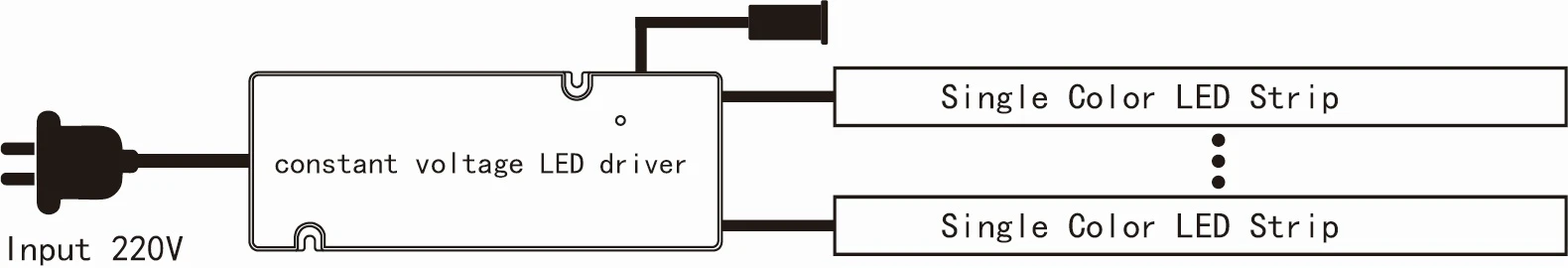

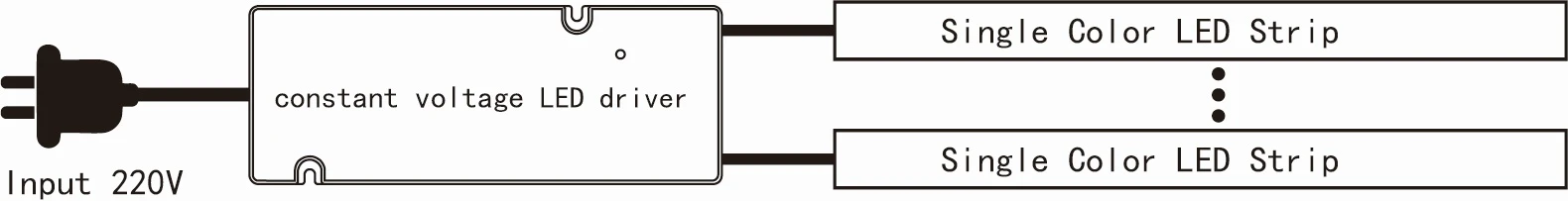

Bağlantı Şeması
Düşük-voltajlı 12V DC tek-renkli LED şerit ışıklar için uygundur.
Bu sabit voltajlı 12V LED sürücüsü ayrıca merkezi bir kontrol anahtarına bağlanabilen merkezi bir kontrol bağlantı noktasıyla donatılmıştır; LED sürücüsünü sensör anahtarı aracılığıyla kontrol ederek birden fazla LED şeridi aynı anda kontrol etmek mümkündür.
*Lütfen profesyonel elektrikçi kılavuzları altında kullanın.
Yük Uyumluluğu ve LED Uygulamaları
Düşük-Voltajlı İç Aydınlatma:LED şerit aydınlatma,-kabin altı disk ışıkları ve 1A'e kadar toplam sürekli akım gerektiren mobilya-entegre düşük-voltaj armatürleri için düzenlenmiş 12V DC güç sağlar.
Entegre 5 Bağlantı Noktalı DuPont Dağıtımı:Yerleşik-5 bağlantı noktalı çıkış arayüzü, harici terminal blokları olmadan doğrudan fikstür bağlantısına olanak tanır.
Kontrol Sistemi Uyumluluğu:Standart 12V hat içi kapı sensörleri, PIR hareket dedektörleri ve çıkış aşaması ile LED yükü arasına yerleştirilen kapasitif dokunmatik anahtarlarla entegre olur.
Termal Rezerv Marjı:Yüksek ortamlı doğrama işleri kurulumları için sürücünün maksimum nominal yükün %85'inde veya altında çalıştırılması önerilir.
Mekanik Uyum
Ultra-İnce Muhafaza Profili:
Muhafaza boyutları 105 mm (U) × 52 mm (G) × 19 mm (Y) ölçülerinde olup sığ yönlendirmeler, dar yapısal başlıklar ve gizli doğrama kanalları için tasarlanmıştır.
Esnek Montaj Yönü:
Entegre montaj tırnakları, ahşap veya alçıpan yüzeylere doğrudan yatay veya dikey yüzey bağlantısını destekler.
Termal Performans ve Kurulum Ortamı
Standart yük koşullarında -20 derece ile +45 derece ortam sıcaklığı arasında çalışmaya yönelik olarak derecelendirilmiştir.
Alüminyum ısı-yayıcı elemanlar, mekanik hareketli parçalar olmadan termal dağıtım için doğal hava taşınımını kullanır.
Kuru iç ortamlar, yalıtımlı mobilyalar ve konut dolapları için özel olarak tasarlanmıştır.
Kuru konum dağıtımı için derecelendirilmiştir. Nemli veya yüksek-nemli uygulamalar (banyo aynaları gibi) ek bir IP-dereceli koruyucu muhafaza gerektirir.
Gürültü ve Aydınlatma Performansı
Sabit Gerilim Düzenlemesi:Nominal AC 220–240V giriş aralıklarında sabit DC 12V çıkışını korur ve sürekli çalışma sırasında çıkış kaymasını bastırır.
Akustik Gürültü Bastırma:Katı hal mimarisi, mekanik fan gürültüsünü ortadan kaldırır ve normal çalışma koşulları altında manyetik bileşen uğultusunu en aza indirir.
Düşük-Dalgalanma DC Çıkışı:Sürekli çalışma sırasında görünür LED titremesinin ortadan kaldırılmasına yardımcı olmak için yüksek-frekanslı çıkış voltajı dalgalanmasını bastırır.
Kalite Kontrol
Taramada Yük Yakma-:
Her ünite, son paketlemeden önce testlerde tam-termal ve elektriksel yanmaya- tabi tutulur.
Dielektrik Dayanım Testi:
Üretim hattındaki birincil ve ikincil devreler arasında yüksek-voltaj yalıtım testi (Hi-Pot) gerçekleştirilir.
Proses Kalite Kontrolü:
SMT montajı, tüm kıvrımlı kablo demetlerinde mekanik gerilim testiyle eşleştirilmiş Otomatik Optik Denetimi (AOI) kullanır.
Tedarik Desteği
Minimum Sipariş Miktarı:Standart ürün konfigürasyonları için standart Minimum Sipariş Adedi 500 birimden başlar.
Üretim Teslimat Süresi:Standart üretim teslim süresi, numune onayını ve satın alma siparişi onayını takiben 15 ila 20 iş günüdür.
İhracat Ambalajı:Birimler ayrı ayrı kutulanır ve deniz, hava veya uluslararası ekspres taşımaya uygun, güçlendirilmiş ana ihracat kartonlarına paketlenir.
Uyumluluk
CE Direktifine Uygunluk:İlgili Avrupa Alçak Gerilim Direktifi (LVD) ve EMC Direktiflerini karşılayacak şekilde tasarlanmış ve değerlendirilmiştir.
EMC Performansı:Standart ticari sınırlar dahilinde iletilen ve yayılan elektromanyetik paraziti kontrol ettiği doğrulanmıştır.
RoHS Uyumluluğu:Hammaddeler ve alt bileşenler-RoHS standartları kapsamındaki kısıtlanmış madde limitlerine uygundur.
SSS
S: 500 birimlik MOQ'a taahhütte bulunmadan önce en kısa numune teslim süresi nedir?
C: Ücretli işlevsel numuneler, standart 15-20 iş günü seri üretim zaman çizelgesinden ayrı olarak, elektrik ve termal doğrulama için 3-5 iş günü içerisinde temin edilebilir.
S: Bu sürücüde-yerleşik aşırı yük ve-kısa devre koruması var mı?
C: Evet, nominal çıkışın %110'unda otomatik aşırı yük kapatmayı ve arıza durumu giderildikten sonra otomatik-kurtarma ile kısa-devre korumasını içerir.
S: 12V 12W LED sürücüsünde hangi koruma fonksiyonları yerleşiktir?
C: Sürücüde kısa-devre, aşırı-akım, aşırı-voltaj, aşırı-sıcaklık ve aşırı yük koruması bulunur.
S: Nominal 12W çıkışta dönüşüm verimliliği nedir?
C: 220-240V AC giriş altında tam nominal yükte verimlilik yaklaşık %85'tir, yani sürekli çalışma sırasında yaklaşık 1,8W ısı olarak dağıtılır.
S: Giriş voltajı 220-240V nominal aralığın dışında dalgalanırsa çıkışa ne olur?
C: Sürücü, 198V ile 260V AC arasındaki giriş dalgalanmaları için sabit bir 12V DC çıkışı korur ve bağlı LED yüklerini korumak için bu aralığın altında veya üstünde otomatik kapanma sağlar.
S: mV cinsinden belirtilen gerçek çıkış dalgalanması nedir?
C: Çıkış dalgalanması ve gürültü, tam yük altında tepe-tepeden-tepeye 120 mV'nin altında tutulur.
